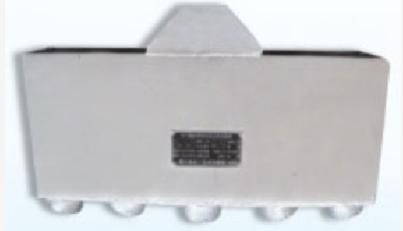

ZJP-2F掘进机二次负压降尘器使用说明书

用途

主要用于煤矿井下需要高压喷雾降尘的场合，是各类掘进机采掘工作面采用高压喷雾降尘的关键设备之一。用于高瓦斯矿井还具有淡裁割滚筒附近瓦斯聚集的作用。

适应于煤矿井下风速小于20m/s的任何作业场所，主要是综掘工作面。

产品的执行标准：Q/HK012-2012《ZJP-2F掘进机二次负压降尘器》

产品特点

所配高压水泵结构紧凑、体积小、单位水功率高，方便煤矿井下运输。

供水自动控制水箱适应供水压力高，可保证使用过程中水箱供水水位稳定，水满后自动关闭进水阀，水位下降后自动恢复补水，无须人工控制。

二次负压降尘器同时具有拦截粉尘外溢的汽雾流屏障和含尘气净化系统，装置体积小，安装方便、维护容易，能够实现对采煤机割煤产尘的有效控制。

配套高压泵即可用于高压喷雾，也可用于工作面注水；如聚加入乳化液可作乳化液泵使用，适应性广，可减少工作面降尘设备数量，降低使用成本。

调节降尘装置上的紧固螺钉，可使降尘装置实现在垂直面上一定范围的上下旋转，调节喷雾扇形的上下覆盖范围，以适应采煤机滚筒高度随煤层高度变化的 特点。

对于有高压水的工作场所，只安装二次负压降尘器即可实现该场所的喷雾降尘。

主要技术参数

1、雾流拦截角度                55°-82°

2、在空气中汽雾流喷射距离      ≥5m

3、额定压力                    10Mpa

4、适用流量                    20L/min-40L/min

5、适用水压                    5Mpa-12Mpa

6、工作噪声                    ≥85dB（A）

7、全降尘率                    ≥85%

安装使用

手动控制阀放置在便于手动操作的位置,二次降尘器通过根据掘进机的摇臂尺寸,设计的固定连接板，安装在该连接板上。掘进机二次负压降尘器安装示意图,见图1:

    1.进水管路  2.管卡  3.控制阀  4.高压胶管  5.二次负压降尘器  6连接板

图1: 掘进机二次负压降尘器安装示意图
