SHFL-DN25/5双通互补反冲洗水质过滤器


一、概述


SHFL-DN25/5 双通互补反冲洗过滤器以下简称反冲洗过滤器用于煤矿井上、井下水质过滤。安装在煤矿井下采煤、掘进喷雾用水、巷道、皮带喷雾洒水管路或地面供水管路上,对所用水杂质(铁锈、泥沙、悬浮物等)进行过滤并可对过滤后留在过滤网内的杂质进行反冲洗的水过滤设备。


、结构组成


反冲洗水质过滤器主要由优质碳钢筒体、特殊结构的不锈钢烧结网、丝扣或法兰连接头、压差压力表、供水阀,出水阀及排污阀所组成。


、产品特点


1.采用120目不锈钢烧结网精细化过滤;  滤芯合理的结构跟先进生产工艺从而使其具有良好的过滤精度、过滤阻抗、机械强度、耐磨性、耐热性等诸多优势


2.产品设计为供水双通道互补反冲洗过滤;当其中的一路供水过滤被过滤的杂质堵塞后,可以手动反冲洗的同时,同时开启另一路供水,不影响正常供水。双通道管道设计,成功攻克了单筒过滤反冲洗有死角弊端的缺陷双通道可同时过滤且相互反清洗;用已过滤的水对设备进行反冲;做到没有死角可能干净


3.过滤器人性化设计滤芯是活的,过滤腔体采用法兰连接;拆卸清洗方便而且便于维护;当过滤器任何组件发生故障时;我们只需要将其拆卸更换其过滤器组件即可正常使用


4.双通互补反冲洗过滤器纯机械原理运行;反冲排污期间不断流。


5.储污腔大,纳污量大;


6.过滤腔体可以拆卸,可以更换滤网。


7.过滤单元特殊结构设计,坚固耐用;


8.具有在清洗排污时不间断供水的特点,且清洗时间短,排污耗水量少;


9.采用丝扣或法兰连接(较大型过滤器采用卡兰连接),组件灵活设计,易更换、易维护,安装拆卸简便快捷,运用性强;


10.人性化设计,操作简便,无需人员值守。


、主要技术参数


1)进出水水口径DN25


2)过滤精度 :120目


3)工作压力:0~5Mpa;


4)压力损失:0.05~0.5Mpa;


5)工作水温:-10~+200℃;


6)排污方式:手动;双通道过滤相互反冲洗


7)滤网类型:304烧结网;


8)外形尺寸890mm×160mm×460mm× 宽×高);


9)重量25kg。


、安全使用须知


1.过滤器采用丝扣连接安装,使用前应检查连接是否牢靠,连接处应严密,不得渗漏。


2.过滤的进出口,出水口、排污口应与标识一致,不得接反。


3.正常过滤时,过滤冲洗调节阀应调在过滤位置,不得长期调在反冲洗位置。


4.安全警告:过滤器不得超压力范围使用,如需超压,另行定做。


5.排污时排污阀门出水口严禁正对着人。


、使用步骤说明


参见产品图片:

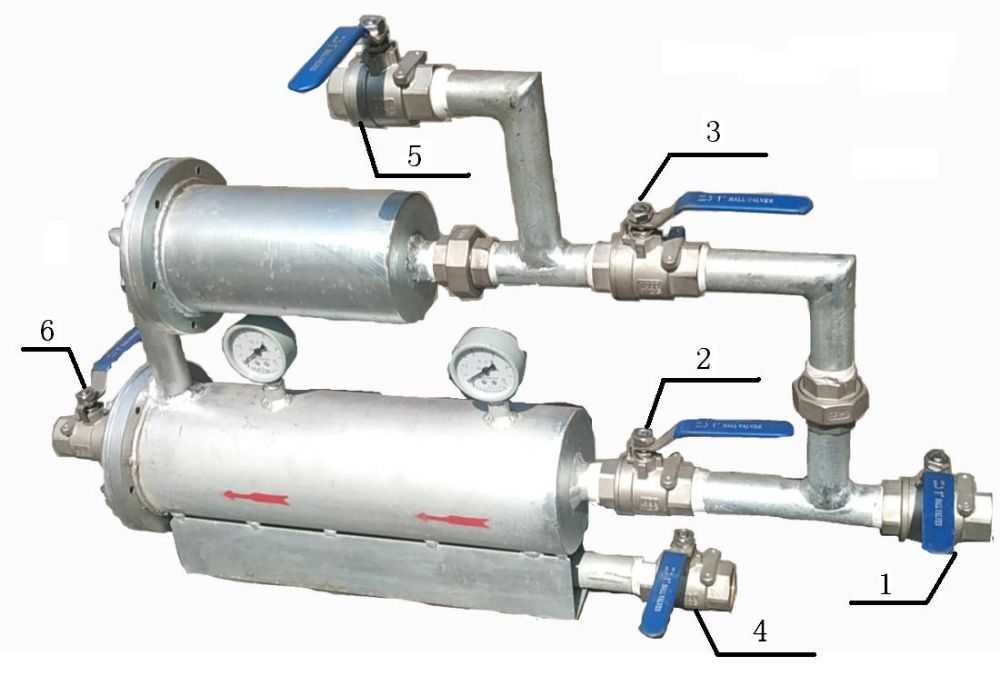

序号1、2进水阀门序号3反冲洗阀门序号4主过滤器排污阀门序号5是副过滤器排污阀门序号6出水口阀门


I、正常过滤:打开1、2号进水口阀门,6号出水口阀门;关闭3号反冲洗阀门,5号副过滤器排污阀门,4号主过滤器排污阀门;水由1、2号进水口阀门流经主过滤器过滤再由6号出水口阀门至可用水接入点,正常过滤完成。


II、主过滤器反清洗:打开1、3号反冲洗阀门,4号主过滤器排污阀门;关闭2号进水口阀门;5号副过滤器排污阀门,6号出水口阀门;水由水管与过滤器接入口直接接入,流经3号反冲洗阀门,再由副过滤器将原水过滤;然后对主过滤器滤芯进行反冲,污水由主过滤器排污口排出;主过滤器反冲洗完成


III 双通道过滤:依次打开1、2号进水口阀门3号反冲洗阀门6号出水口阀门;依次关闭5号副过滤器排污阀门4号主过滤器排污阀门;原水有接入点分别流经1、2号进水口阀门,3号反冲洗阀门,至主过滤器管道及副过滤器管道分别过滤,并由6号出水口阀门流出;双通道过滤完成


IV 副过滤器反冲洗过滤:依次打开1、2号进水口阀门5号副过滤器排污阀门;依次关闭3号反冲洗阀门6号出水口阀门4号主过滤器排污阀门水由进水口阀门进入主过滤器过滤,反方向进入副过滤器对滤芯进行反冲洗,污水由副过滤器排污阀门排出;副过滤器反冲洗完成


V 主过滤器发生异常副过滤器正常工作:先后打开1、3号反冲洗阀门6号出水口阀门;依次关闭2号进水口阀门5号副过滤器排污阀门4号主过滤器排污阀门水由原水管道直接进入3号反冲洗阀门,经过副过滤器过滤再由6号出水口阀门直接接入下一管道;副过滤器正常工作完成


、订货须知


订货时注明型号、使用压力、通径尺寸、法兰连接还是丝扣连接或其它要求。


非标产品,可另行定做。
