一、概述

 粉尘是影响煤矿及其它粉尘作业场所生产安全的重大隐患。ZPFS风水联动喷雾降尘装置，能够通过连续或间断性的自动喷雾洒水，作用于煤矿井下采掘工作面、运输巷道和运输设备、放炮作业和喷浆作业、综采液压支架等所有产生烟雾粉尘的作业场所，降除粉尘、烟雾、净化空气，还能吸收一定的有害气体，降低瓦斯、一氧化碳等有害气体浓度，改善和治理粉尘作业环境，是有效防止粉尘、烟雾危害的设备。

干雾降尘装置是一种新型、低能耗、喷雾距离远的喷雾降尘装置。主要原理是利用专用雾化喷嘴将高速的空气流和高压水进行气水混合雾化，形成比传统喷雾更细小的水雾，这种水雾是一种可以漂浮移动的薄雾团，这种薄雾团在空中的滞留时间比传统的喷雾大大增加，增加水雾的降尘面积，对粉尘具有更好的吸附作用，从而达到zui佳的降尘效果。主要适用于煤矿大巷、皮带转载点、放炮等作业场所。其主要特点是喷雾距离远、降尘范围大、水雾滞留时间长、降尘效率高、用水量少，是一种节能的喷雾降尘装置。

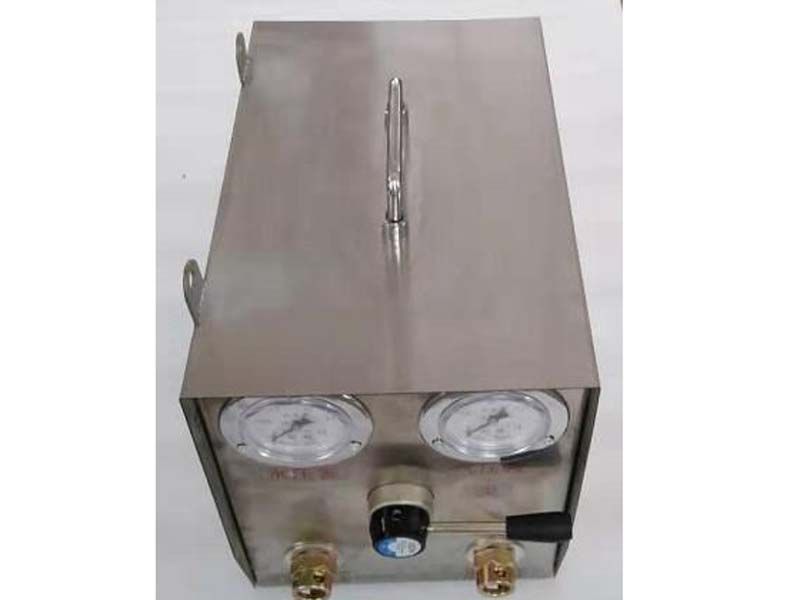

ZP-QS气控式干雾降尘装置控制箱（以下简称控制箱）采用减压阀对装置水压进行调控（出厂前已调整），对风水压力进行均衡,并镶嵌有水压表、气压表，分别显示调控后的水、气压力。内置止回阀以防水进入气路损毁供气设备。

该装置适应面广，易操作，并采用自我设计且安装有水质过滤器的风水喷雾水幕，适应供水、供风压力范围广、不受泥沙和污水影响、供水通径大、工作稳定可靠，且该装置不用电，无安全隐患，能够长期工作而无故障。

装置的执行标准为：Q/HK001-2016《ZP-QS气控式干雾降尘装置》。

二、装置组成

装置主要由控制箱、截止阀、风水喷雾水幕组成。

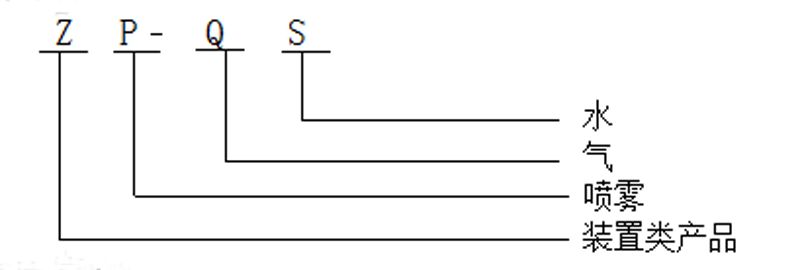

三、型号命名

四、主要技术参数

1、适用水压：  0.3～1.0MPa

2、适用气压：  0.3～0.8MPa

3、水雾化颗粒： 5 μm ～50 μm

4、全尘降尘率：≥90%

5、喷雾形状： 广角扇形

6、工作噪声：≤65dB(A)

7、工作方式： 连续

五、适用环境

装置在下列环境可以正常工作：

1. 环境温度：0℃～+40℃；

2. 相对湿度：≤95%（+25℃）；

3. 大气压： 80KPa ～ 106KPa；

4. 含有瓦斯和煤尘爆炸危险的煤矿井下；

5. 无破坏金属和绝缘材料的腐蚀性气体的场所；

6. 无剧烈振动、冲击的场所，但能承受峰值加速度为500m/s2的振动。

六、安全使用须知

1、安装使用本产品，请首先阅读使用说明书。

2、使用前，请检查水压、气压范围与产品要求是否相符。

3、使用过程中，到达水幕的水压应小于气压。

4、安装、维修、更换水幕前，请首先关闭控制箱喷雾控制阀。

七、安装与使用

装置的安装和使用比较简单、方便。用户只要根据现场供水干管、供气干管情况安装控制箱、水幕等即可。具体安装步骤如下：

1）将水幕固定到需要洒水降尘的位置。

2）将控制箱用膨胀螺丝固定到巷道壁上或吊挂或安放在适当的场所。

3) 将控制箱的控制阀旋到关闭状态。

4）将过滤器安装在控制箱的出水口，将水幕、控制箱用KJ10高压胶管正确连结。

5）将控制箱连结到风水输出的管道中。

6）将控制箱的控制阀旋到打开状态。

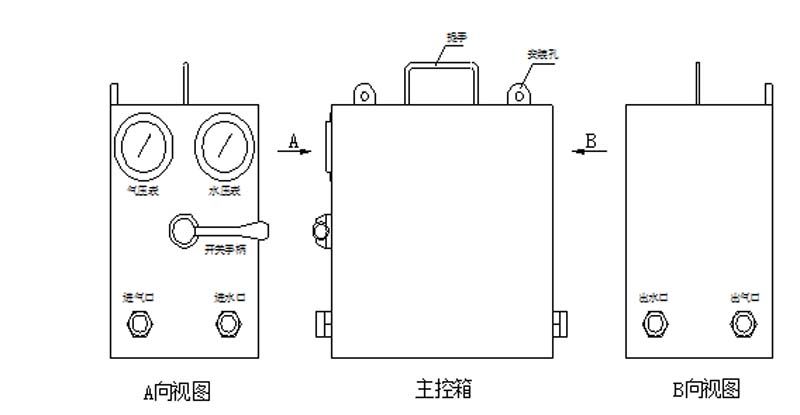

八、控制箱示意图

九、保养与维护注意事项

1、产品在使用过程中，应定期检查装置工作是否正常；应定期清洗水质过滤器和喷头。

2、本系列装置使用与维护均有不同的要求，为了保证设备长期可靠的运行，应指定专职技术人员负责它的技术工作，严禁其它人员安装或打开控制箱。
